国内某大厦暖通系统橡胶接头漏水情况报告

2015年3月20日，上海淞江减震器集团有限公司技术员到达国内某大厦项目现场，地下室泵房里面安装的一批橡胶接头出现漏水现象，经过现场观察和了解后得到以下一些问题，下面是问题真实性汇报：

1、发现有一台DN350的橡胶接头出现拉脱现象，本台橡胶接头安装在中央空调主机的出口处，当淞江厂技术员到现场的时候，这台橡胶接头已经拆下来，在地上放着，管道上面焊接的法兰已经被安装方更换为蝶阀专用法兰，淞江厂技术人员是如何断定管道上面焊接的法兰是刚被更换为蝶阀专用法兰的呢，重新更换上的蝶阀专用法兰焊缝处重新刷的油漆，2016年3月27日项目通知说发生漏水现象，也就是说这片法兰是2天前刚更换上去的，今天是3月20日，淞江厂技术员到现场后，法兰焊缝的油漆还没有完全干，第2个肯定的原因：下午把橡胶接头重新安装打压的时候，压力达到1kg的时，被怀疑的那片法兰出现焊缝漏水现象，安装方进行电焊修补，但是管道内有压力，他们没有修补成功，就把管道内的水排掉，又一次进行电焊修补。如果当时管道上焊接的那片法兰没有被更换，怎么又会有焊缝出现漏水现象，如果管道上原本焊接的就是蝶阀专用法兰，何必又要切割掉重新焊接。由此可以断定此台DN350橡胶接头出现拉脱现象是由于当时管道上面安装了大口径法兰（平焊法兰），大口径法兰的内径是377mm，而DN350橡胶接头的法兰内径是350mm，当377mm的内径与350mm的内径结合的时候会出现密封面不吻合的现象，导致橡胶密封面只密封了一半，如果橡胶接头安装的与管道不同心的时候又会偏移5mm左右，那么现象的密封面.小处只有5~8mm的宽度，压力大于10kg，这个位置就会出现漏水或拉脱现象。所以，2016年3月17日国内某大厦项目暖通机房DN350橡胶接头拉脱就是因为没有使用蝶阀专用法兰造成的，而安装方担心承担问题，在厂家没有感到现场前就把管道上面的配套法兰更换成蝶阀专用法兰了，这样厂家到了现场后一看安装的也是蝶阀专用法兰还出现拉脱现场，厂家就会无理可讲。

2、下午工地安装试压，晚上9点打到11kg压力又出现漏水现象，是因为在空调主机的进口安装了一台之前拉脱3次换下来的橡胶接头，为什么又把这台拉脱了3次的橡胶接头安装上去呢，是因为，3月20日上午，淞江厂技术员到现场后安装方告诉技术员说这台橡胶接头脱掉了3次，所以就不敢用，技术员用地上的用把橡胶接头的密封面清洗了一下，看橡胶接头表面的密封面并没有什么损坏，为了充分证明这台橡胶接头产品本身并不存在质量问题，所以决定用这台脱了3次的橡胶接头再次安装进行打压，在安装师傅的辛苦下，又把这台安装了上去，当晚上9点多压力打到11kg的时候就又出现了拉脱的现象，又把这台DN350橡胶接头拆下来，拆下来后表面看上去还是没有任何损坏和破裂，这次技术员仔细观察了之后才发现，在表面上看上去完好无损的密封面的下面，有3~4层的尼龙帘线已经被拉断，这个拉断的地方正常情况下是看不到的，只有用手指伸到扣槽的下面才能摸到，摸到了之后，双手用力可以把哪些拉断的地方向外掰，这时候就可以完全看到隐藏在密封面下面的尼龙帘线已经被前几次打压撕破，由于技术员刚开始没有发现密封面的扣槽下面有损坏，误认为这台DN350的橡胶接头是完好的，就让安装师傅又安装了上去，结果打压还是出现密封面处漏水现象。而这个DN350的橡胶接头第一次是为什么会拉脱漏水的呢，这台橡胶接头是几个月前出现拉脱漏水的，技术员怀疑当时管道上并没有采用蝶阀专用法兰，据安装师傅介绍当时试压打到17kg的时候，出现了拉脱漏水现象，当时厂家要求现场使用蝶阀专用法兰就会避免拉脱漏水的现象，现场更换蝶阀专用法兰后，厂家又新提供了一台橡胶接头安装上去，据安装师傅介绍试压到19kg压力，并未出现漏水现象。

3、技术员在现场还发现很多橡胶接头的紧固螺栓是很松动的，这些松动的情况拍摄的有视频，大家可以通过视频看到橡胶接头的紧固螺栓松懈的情况。

4、现场有3~4台橡胶接头已经拉的很长，有照片附件可以看到，橡胶管体的球形已经被拉的很直，没有任何球形，而且最为严重的那个DN350橡胶接头还没有试压，在没有试压的静止状态下都已经拉直，那么后期开泵工作的时候，这个橡胶接头还怎么去正常运转呢。

5、3月20日晚上9点发生再次拉脱漏水后，项目部领导也对我们的产品产生的怀疑，说是产品质量不行，尼龙帘线拉力不够，橡胶接头本身有质量问题，要求厂家承担水费和工费，技术员对此感到非常不满，这样并不能说明橡胶接头产品本身有质量问题，所以，技术员提出找第三方做检测，希望在当地能够找到一个第三方检测部门帮我们厂家来做个公正、权威的检测，需要检测的项目有：成品检测：爆破压力、静液压试验、泄露试验。如果拉脱的橡胶接头没有办法再次进行压力检测，那么我们就把那台没有安装过的橡胶接头进行压力检测、泄漏试验项目。

6、总结：以上记录都是事实记录，没有任何虚假内容，厂家要求做第三方的权威、公正性检测，如果检测结果是产品质量本身的问题，厂家就承担2万元罚款和相关的维修费，如果检测橡胶接头本身并没有质量问题，厂家将不负责任何费用，厂家愿意配套项目工地尽快解决问题。

上海淞江减震器集团有限公司

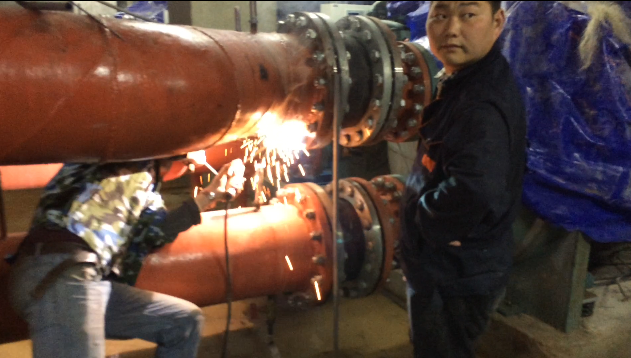

2016.3.20附件为安装方在技术员没有到达现场前更换了蝶专法兰后，打压1kg焊缝出现漏水现象开始修补的照片：

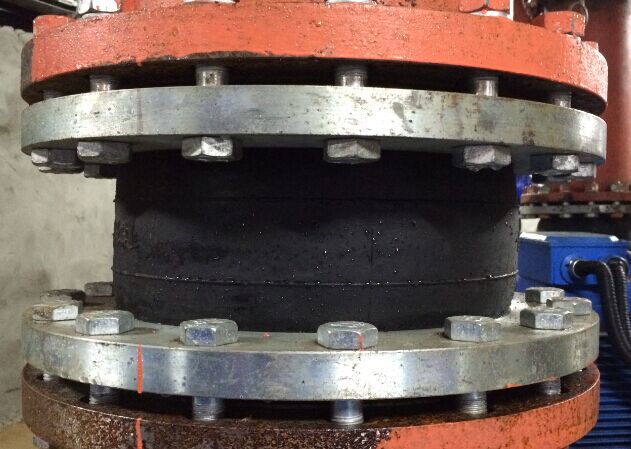

下面是有一台DN350橡胶接头没有试压前已经出现拉直现象：

以上信息由上海淞江工厂技术部提供，未经允许，请勿转载，谢谢合作。
