为大家分享台湾LINK-FLEX橡胶防震接头管线布置图
上海淞江减震器集团有限公司官方网站为大家分享一 下台湾LINK-FLEX橡胶防震接头管线布置图，该文章转载于LINK-FLEX网站，分享给更多网友学习。
典型管线布置图
TYPICAL PIPE LINE LAYOUT

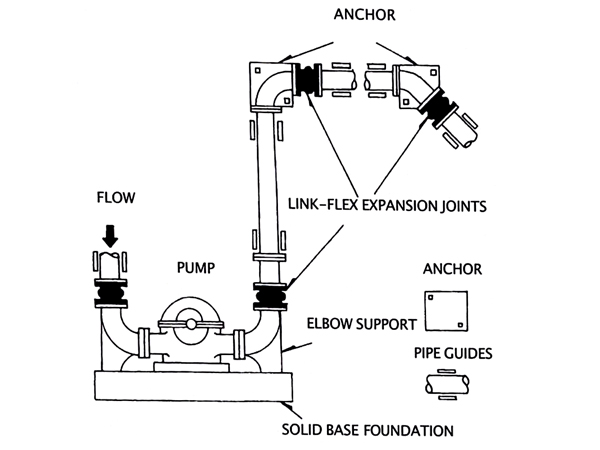

图1：
使用LINK-FLEX的典型管道布局
设备和管道正确锚固时的伸缩缝。
Figure 1：
Typical Piping Layout Utilizing LINK-FLEX
Expansion Joints When Equipment And Piping are properly anchored.

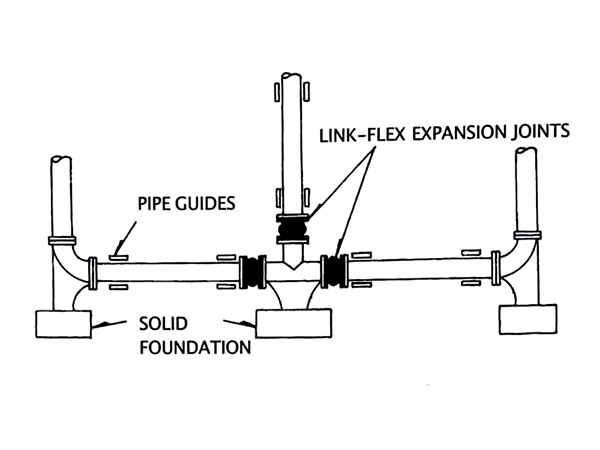

图2：
使用Link flex的典型管道布局
伸缩缝和在分支位置正确使用锚固件。
Figure 2：
Typical piping layout utilizing Link-flex
expansion joints and the proper use of anchors in branch locations.

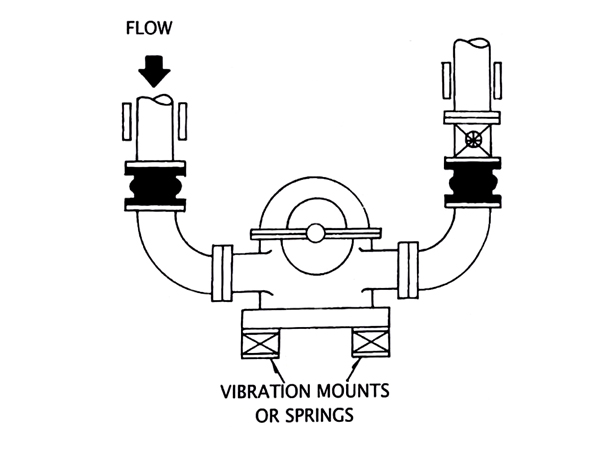

图3：
典型的泵安装，带有连杆伸缩接头，采用振动支座。
Figure 3：
Typical pump lnstallation with Link-flex expansion joints utilizing vibration mounts.
图4：
典型的管道布置图，显示了当适当的系统锚环受到限制时，控制单元和连杆伸缩接头的使用。
Figure 4：
Typical piping layout showing the use of control units with the Link-Flex Ex-pansion joints when proper sustem ancho-ring is limited.
